“本文由【机荟多液压技术中心】根据多年液压系统设计与现场调试经验总结，旨在解决设计选型中因单位制混淆导致的常见计算错误。
在液压行业摸爬滚打的工程师，一定遇到过这样的场景：进口样本上标的是“bar”，国产设备铭牌写的是“MPa”，老师傅口头禅是“几个公斤”，压力表表盘上可能同时印着两三种单位……同一个系统压力，在不同的图纸、不同的设备、不同的人口里，竟然有好几种“说法”。
MPa、bar、kgf/cm²——这三个压力单位，是液压工程中最常见也最容易混淆的“三兄弟”。它们之间到底是什么关系？为什么会有这么多单位并存？换算时最容易踩哪些坑？这篇文章一次性给你讲清楚。
一、三个单位，三种“出身”
1. kgf/cm²（公斤力/平方厘米）——“老师傅的语言”
直到20世纪六七十年代，压力的单位一直是使用公斤力/厘米²（kgf/cm²） 的，也就是俗称的 “公斤” 。它的含义非常直观：1公斤力作用在1平方厘米的面积上产生的压力就是1公斤。正因为这种“好理解、好记忆”的特点，至今仍有很多液压从业人员习惯沿用。
不过需要注意的是，“公斤”这个说法其实不严谨——它本质上是一个压强单位，而不是力的单位。但在工程现场，你说“这个系统压力是20公斤”，所有人都懂你在说什么。
2. bar（巴）——“承上启下的过渡者”
bar这个单位的出现，是把kgf/cm²中的力的单位由kgf（公斤力）换成了N（牛顿），即 N/cm²。
1 bar = 10 N/cm² ≈ 1.02 kgf/cm²
正因为1 bar和1 kgf/cm²非常接近，很多液压从业人员干脆把1 bar当成1公斤来用——虽然严格来说差了一点点（约2%），但在工程上很多场合可以接受。
bar的名称来源于气压计（barometer），在欧美液压设备和进口样本中极为常见。
3. MPa（兆帕）——“法定标准”
我国使用的是国际单位制（SI） ，压力的法定单位是帕斯卡（Pa），即 1 Pa = 1 N/m²。
但Pa这个单位太小了——一个瓜子放在桌面上产生的压强就大于10 Pa。对于液压技术来说，动辄几十兆帕的压力，用Pa来表示数字太长。所以工程上统一使用兆帕（MPa） ，即 1 MPa = 10⁶ Pa。
根据国家标准 GB/T 2346-2003《流体传动系统及元件 公称压力系列》 ，我国液压系统与元件的压力单位应采用kPa或MPa。

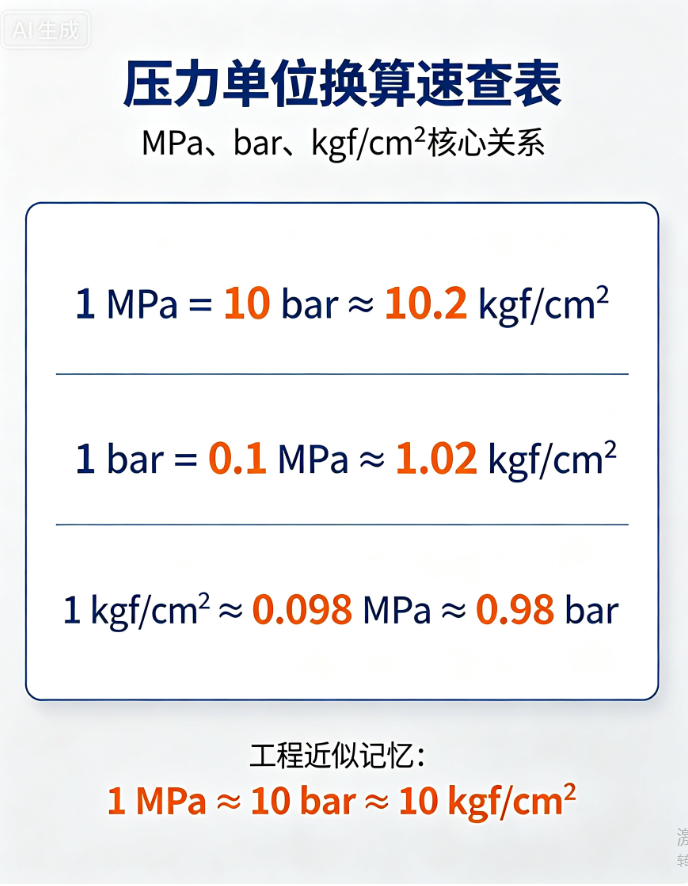

二、一张表搞定所有换算
三个单位之间最核心的换算关系，记住下面这几条就够了：
| 单位 | 与MPa的关系 | 与bar的关系 | 与kgf/cm²的关系 |
|---|---|---|---|
| 1 MPa | 1 | 10 bar | ≈ 10.2 kgf/cm² |
| 1 bar | 0.1 MPa | 1 | ≈ 1.02 kgf/cm² |
| 1 kgf/cm² | ≈ 0.098 MPa | ≈ 0.98 bar | 1 |
更精确的数值如下：
- 1 MPa = 10 bar = 10.1972 kgf/cm²
- 1 bar = 0.1 MPa = 1.0197 kgf/cm²
- 1 kgf/cm² = 0.0980665 MPa = 0.9807 bar
工程近似记忆口诀：1 MPa ≈ 10 bar ≈ 10 kgf/cm²，三者几乎可以按“10倍”的关系快速换算。
三、最容易踩的4个坑（附避坑指南）
❌ 坑1：把“压力”和“压强”混为一谈
问题：很多人把“压力”和“压强”当成一回事。
正解：在物理学中，压力（Force）是力，单位是牛顿（N）；压强（Pressure）是单位面积上受到的压力，单位是Pa、MPa、bar等。液压系统里常说的“系统压力”，严格来说是“系统压强”。
避坑：日常沟通中混用不影响干活，但在正式技术文件或计算中，看单位就知道在说哪个概念——单位是N就是力，单位是Pa/MPa/bar就是压强。
❌ 坑2：以为“1 bar = 1 kgf/cm²”是精确相等
问题：很多老工程师说“1 bar就是1公斤”，然后就按1:1换算。
正解：1 bar ≈ 1.02 kgf/cm²，差了约2%。大多数工程场景下这2%的误差可以忽略，但在精密计算或高压系统中，2%的偏差可能导致选型错误。
避坑：日常沟通可以按1:1，正式计算请用精确值。
❌ 坑3：计算时单位不统一，导致结果差10倍
问题：液压缸推力计算中，有人用kN和MPa直接乘，结果莫名其妙大了10倍。
正解：MPa = N/mm²，即1 MPa就是1牛顿每平方毫米。如果用kN和MPa计算，必须注意数量级——1 kN = 1000 N，而1 MPa = 1 N/mm²。
避坑：统一用N和mm²计算最稳妥——算出来的力直接是N，除以1000即得kN。或者统一用kN和MPa时，记得面积单位要用cm²而非mm²。
❌ 坑4：MPa的大小写写错
问题：有人写成“Mpa”、“mpa”、“mPa”……
正解：正确写法是“MPa” ——M大写，P大写，a小写。M代表“兆”（10⁶），P代表帕斯卡（Pascal），a是单位符号的一部分。
避坑：技术文件、图纸、铭牌上务必写“MPa” ，写错不仅显得不专业，在某些系统中还可能被误解。
四、工程应用建议：到底用哪个单位？
说了这么多，到底用哪个单位？我的建议是：
| 场景 | 推荐单位 | 理由 |
|---|---|---|
| 正式图纸、技术文件、国家标准 | MPa | 法定单位，GB/T 2346要求 |
| 进口设备、欧美样本 | bar | 欧美习惯，看懂就行 |
| 现场沟通、老师傅交流 | kgf/cm²（“公斤”） | 大家都懂，沟通效率高 |
| 你自己的计算草稿 | 统一即可 | 关键是全篇统一，别混用 |
特别提醒：GB/T 2346-2003规定，压力单位应符合GB/T 3100规定的kPa或MPa，可在其后加括号注明以bar为单位的等量值。也就是说，正式文件中写“10 MPa（100 bar） ”是完全合规且值得推荐的做法——既遵守了国标，又照顾了习惯用bar的读者。
五、终极换算公式速查
MPa → bar：数值 × 10（精确）
例：16 MPa = 160 bar
MPa → kgf/cm²：数值 × 10.2（精确：×10.1972）
例：16 MPa ≈ 163 kgf/cm²
bar → MPa：数值 ÷ 10（精确）
例：250 bar = 25 MPa
bar → kgf/cm²：数值 × 1.02（精确：×1.0197）
例：250 bar ≈ 255 kgf/cm²
kgf/cm² → MPa：数值 × 0.1（精确：×0.098）
例：200 kgf/cm² ≈ 20 MPa
kgf/cm² → bar：数值 × 0.98（精确：×0.9807）
例：200 kgf/cm² ≈ 196 bar
📌 一句话总结
MPa是法定标准，bar是国际通用，kgf/cm²是行业习惯——三者本质是一回事，只是“尺子”的刻度不同。记住 1 MPa = 10 bar ≈ 10 kgf/cm² 这个近似关系，日常够用；正式计算时，全篇统一单位比纠结用哪个更重要。
“以上计算公式及换算系数适用于常规矿物油型液压介质，若使用水乙二醇或磷酸酯抗燃油，请咨询机荟多技术部获取修正系数。”
