主讲人：李工（液压系统仿真专家）

主办：北京机荟多电液科技有限公司

讲师简介

李工，北京机荟多电液科技有限公司资深技术专家，长期从事液压系统仿真与机电液一体化设计工作，在工程机械、锻压设备、液压系统集成等领域拥有丰富的实战经验。精通多款液压仿真软件，擅长将复杂的液压原理转化为可验证的仿真模型，致力于通过数字化手段帮助企业缩短产品开发周期、降低试错成本。本期课程为机荟多“液压产品营育”系列内容之一，旨在为行业工程师提供可落地的技术指导。

液压折弯机是金属加工行业的通用设备，其液压系统的设计直接决定设备的折弯精度与工作效率。传统开发流程中，工程师往往需要在硬件装配完成后才能验证系统设计的合理性，一旦出现逻辑错误或参数不匹配，返工成本极高。本文基于专业的液压仿真软件，从一张原理图出发，完整呈现系统建模、阀块集成、电气逻辑设计及动作仿真的全流程，为液压系统设计人员提供一套可复用的工程实践方法。

一、系统总体架构

本次仿真的对象为一台典型液压折弯机，其液压系统涵盖如下核心组成部分：

动力源单元：油箱、吸油过滤器、定量泵及传动组件

压力控制单元：先导式电磁溢流阀及远程调压阀

方向与速度控制单元：多位电磁换向阀、插装阀、节流阀

执行与补偿单元：双作用油缸、液控单向阀、蓄能器

回油与先导控制油路：统一汇集至油箱

在仿真环境中，我们将动力单元块置于左下角，中央区域集成多路阀组，执行机构布置于上方，形成"动力→控制→执行"的清晰流向，便于后续调试与参数观测。

二、动力单元搭建

1. 油箱与过滤器组件

从液压元件库中选择储槽作为油箱，依次放置定量泵和过滤器。过滤器通常自带单向阀，将三者通过"组装"模式组合为一个整体模块，既保证吸油管路清洁，又提高模型整洁度。

2. 机械传动连接

泵的旋转动力由外部电机提供，需添加传动轴和90°转向联轴器（快捷键 Ctrl+H 可旋转元件方向）。同时调用机械多用计监测输入扭矩，单位设置为 N·m，便于后续分析泵的负载特性。

3. 安全与压力控制

在泵出口处安装常开球阀作为系统总切断阀。随后布置先导式电磁溢流阀（选择"带外部先导"型号），为其配置一个常通电磁开关，并注意调整方向至正确机能位。溢流阀旁设置压力表，用于实时监测系统压力。

三、集成阀块设计

为减少管路错综复杂带来的压损和泄漏风险，将所有方向控制阀、节流阀、插装阀及先导油路整合为一个整体阀块。阀块对外接口包括：

接口标识 功能说明

P口 主供油口，连接泵出口

T口 总回油口，汇集所有回油管路

先导输出口 控制液控单向阀的开启

A口 连接油缸无杆腔

B口 连接油缸有杆腔

阀块内部元件配置

（1）主换向阀

选用三位四通电磁换向阀，中位机能需与原理图要求严格对应（本例采用反机能位）。一侧接P口供油，另一侧接回油，其左右位分别控制油缸的快下与快退。

（2）节流阀与速度调节

在换向阀与回油之间串联节流阀，通过调节开口大小控制慢进阶段的速度。节流阀前端引出一路先导油，用于控制插装阀的启闭。

（3）两位四通电磁换向阀

用于插装阀的先导控制，其一油口需用堵头封死。电磁铁得电时，先导油推动插装阀主阀芯，实现大流量通断。

（4）插装阀

采用溢流阀形式的插装阀，从节流阀前端取先导压力。插装阀回油端直接接T口，其余未用端口同样用堵头封堵。

（5）φ3.2节流阀与液控单向阀

在先导控制油路中串联小孔径节流阀，提供稳定的先导压力。液控单向阀确保执行机构在断电时可靠锁紧。

（6）远程调压溢流阀

独立于阀块之外，通过管路与先导口相连，实现操作台远程压力调节。

完成所有元件布置后，将阀块整体封装为子模型，便于后续整体调用与参数统一管理。

四、执行机构与补油系统

1. 双作用油缸

采用双作用缸模块，无杆腔接阀块A口，有杆腔接B口。两腔各装一个液控单向阀，其先导控制油来自阀块内部的YV5电磁阀，确保油缸在任意位置均可安全锁止。

2. 蓄能器补油

在有杆腔侧并联一个分离器式充气蓄能器，用于补偿系统泄漏或在快退动作时提供瞬时补充流量。初始容积设为1L（可在参数界面切换单位至"升"），实际使用中应根据油缸尺寸和系统流量重新计算。

3. 完整油路连接

阀块T口→油箱（回油总管）

远程调压阀→先导口（细管连接）

各回油支路汇集后统一回油箱，减少背压

至此，液压原理图已全部绘制完成，系统具备手动操作条件。

五、电气控制与自动程序

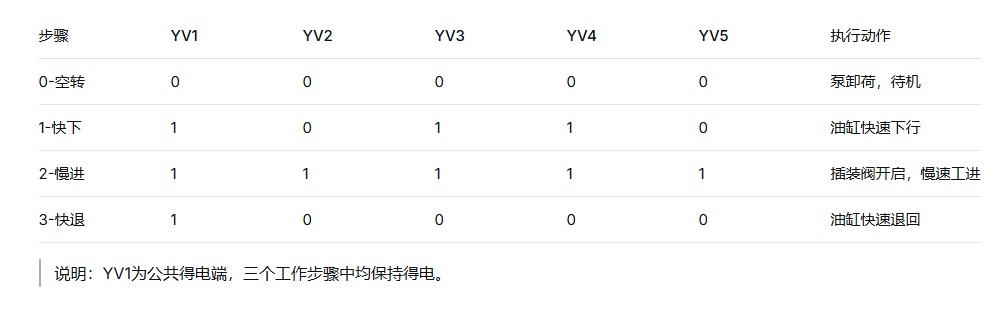

1. 电磁铁定义与动作表

系统配置五个电磁铁（YV1~YV5），对应折弯机"快下→慢进→快退"三步工作循环：

2. 手动模式验证

首先采用拨动开关分别触发A1、A2、A3（对应三步），观察各阀芯切换与油缸动作是否与原理预期一致。验证无误后，进入自动控制设计阶段。

3. PLC梯形图程序设计

采用西门子风格梯形图，配合定时器实现顺序自动循环：

核心逻辑框架：

启动/急停回路：启动按钮（常开）与急停按钮（常闭）串联，控制总运行线圈Q0.0

三步定时互锁：

第一步（快下）：20s定时器，完成后触发第二步，同时切断自身

第二步（慢进）：5s定时器，完成后触发第三步，同时切断自身

第三步（快退）：20s定时器，完成后回到待机状态

输出分配：Q0.1（快下信号）、Q0.2（慢进信号）、Q0.3（快退信号）

关键互锁说明：

每一步的启动回路中均串联其他两步的完成信号（常闭触点），确保同一时刻仅有一步处于激活状态，避免电磁铁冲突。

4. 输出信号与电磁铁关联

在JIC电气标准环境下，将PLC输出点（Q0.1/Q0.2/Q0.3）连接到三个中间继电器线圈，分别命名为"快下""慢进""回程"。各继电器触点按动作表与电磁铁线圈串联：

YV1：同时接入三个继电器的常开触点（三步均得电）

YV2：仅接入"慢进"继电器（第二步得电）

YV3：接入"快下"与"慢进"继电器（第一、二步得电）

YV4：同YV3

YV5：仅接入"慢进"继电器（第二步得电）

六、仿真运行与结果分析

启动与空转

按下"启动"按钮，泵启动但所有电磁铁均不得电，泵通过溢流阀卸荷，系统处于待机状态。

第一步·快下

PLC输出Q0.1，"快下"继电器吸合，YV1、YV3、YV4得电。主换向阀切至左位，油缸无杆腔进油，活塞快速下行。20s定时器开始计时（此值需根据实际油缸行程与泵流量重新标定）。

第二步·慢进

第一步计时到，Q0.1断开，Q0.2输出，"慢进"继电器吸合。全部电磁铁得电，插装阀开启，进油通道增加节流，活塞转为慢速工进。5s后进入第三步。

第三步·快退

第二步计时到，Q0.2断开，Q0.3输出，"回程"继电器吸合。仅YV1得电，主换向阀切至右位，有杆腔进油，活塞快速退回。20s后一个循环结束，系统自动进入下一循环。

急停保护

按下急停按钮，所有电磁铁瞬时失电，泵卸荷，油缸停止在当前位，确保设备和操作人员安全。

改进方向

仿真中发现，固定时间控制与实际行程可能存在偏差。工程实践中，建议在油缸行程两端安装接近开关或机械限位传感器，将位置信号反馈至PLC输入端替代定时器，实现更精确的行程控制。

七、总结与技术要点

本文完整呈现了液压折弯机从原理图到自动化仿真的全过程，涵盖以下关键技术要点：

液压元件的选型与协同装配方法

集成阀块的封装思路——将复杂管路转化为标准接口模块

手动验证与自动控制的平滑过渡

定时器+互锁逻辑在顺序控制中的应用

急停安全回路的标准化设计

该仿真模型可作为基础平台，进一步扩展为：

引入压力传感器实现闭环压力控制

增加HMI触摸屏实现参数在线修改

植入故障注入功能用于操作培训与诊断训练

液压仿真的核心价值在于"设计提前验证、问题提前暴露"，用虚拟手段替代实物试错，显著降低开发周期与成本。希望本文能为从事液压系统设计的工程师提供可落地的参考。
