挖掘机液压系统原理图讲解：负流量液压系统工作原理与故障排查

挖掘机所有挖掘、举升、回转、行走动作，全部依靠液压系统驱动。市面上绝大多数中小型挖掘机采用双泵负流量液压系统，看懂挖掘机液压系统原理图，是维修人员排查动作无力、压力波动、憋车、动作迟缓等故障的基础。

本文结合标准挖掘机液压原理图，拆解系统组成、油路流向、负流量控制逻辑，同时结合原理图分析高频液压故障。

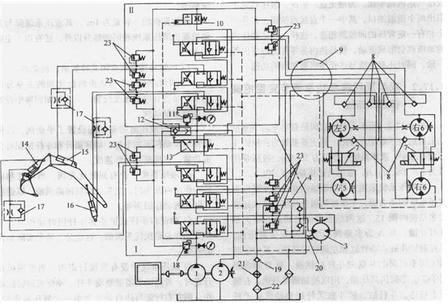

挖掘机双泵液压系统原理图

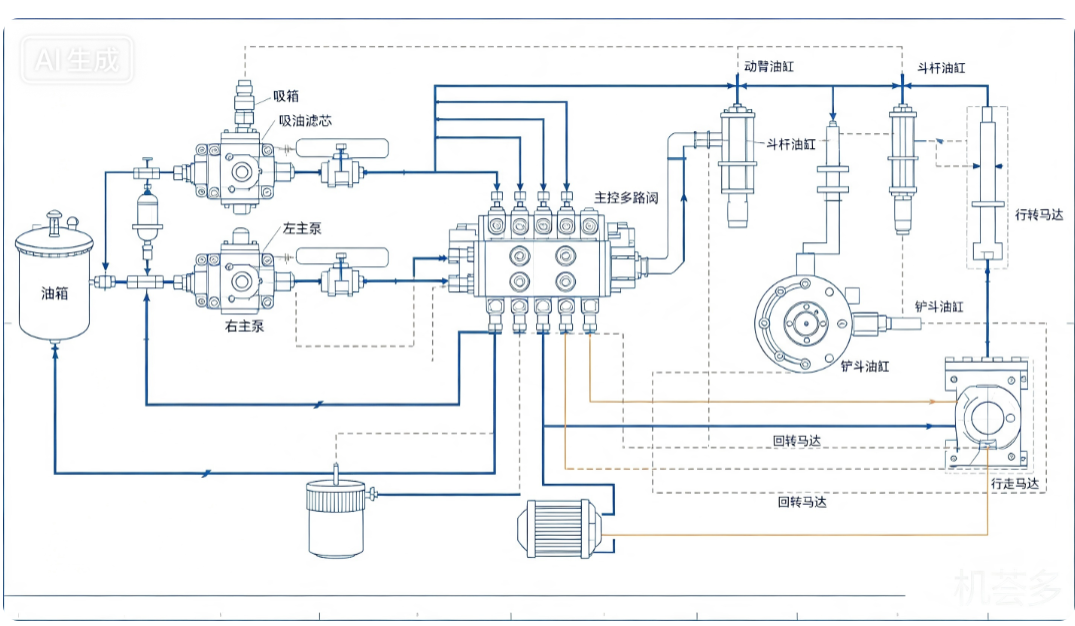

一、挖掘机液压系统主要组成（对照原理图识别元件）

打开挖掘机液压原理图，可以清晰划分五大核心单元：

动力单元：主液压泵（双变量柱塞泵）

发动机驱动双主泵，从液压油箱吸入液压油，将机械能转化为液压压力能。负流量系统依靠反馈压力实时调节主泵输出流量。

控制单元：主控多路阀

液压系统 “交通枢纽”。操纵手柄输出先导油压，推动多路阀阀芯换向，分配压力油去往动臂、斗杆、铲斗、回转、行走油缸 / 马达。原理图中中心旁路油道，是负流量信号采集关键油路。

执行元件：油缸与液压马达

动臂油缸、斗杆油缸、铲斗油缸、回转马达、左右行走马达；压力油推动元件运动，完成挖掘作业。

先导控制系统

先导泵、先导手柄、梭阀、先导油管，提供低压控制油，用来切换主控阀阀芯。

辅助元件

液压油箱、吸油滤芯、回油滤芯、冷却器、溢流阀、单向阀、蓄能器、各类管路接头。

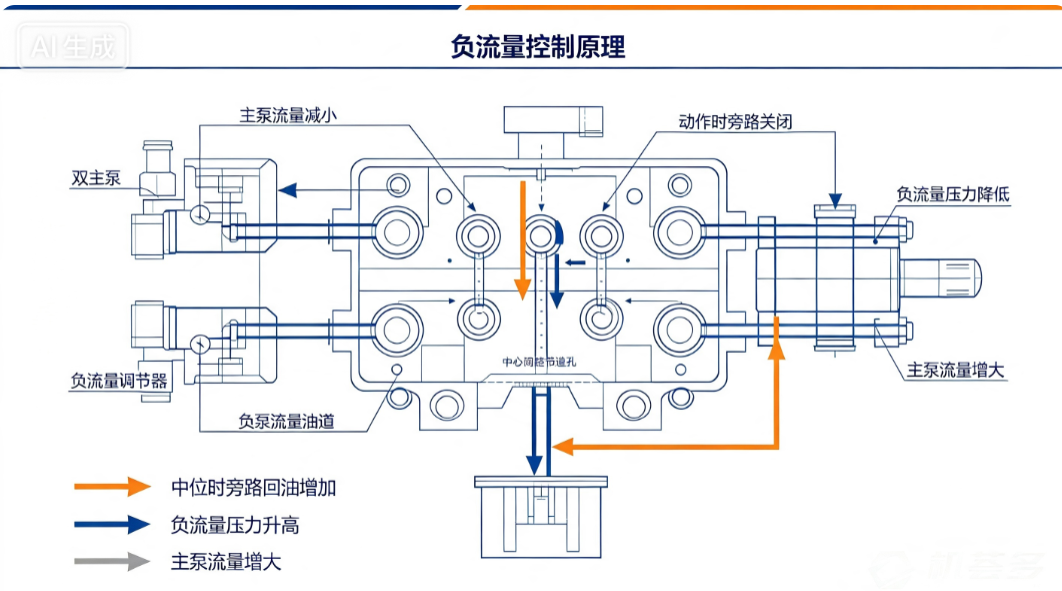

二、负流量液压系统工作原理（原理图油路解读）

主流挖机负流量控制逻辑，对应原理图中心回油支路：

操纵手柄中位（无动作）

多路阀阀芯处于中位，主泵输出液压油经过多路阀中心旁路通道回流油箱；油液流经回油节流孔，产生负流量控制压力。

该压力信号传回主泵调节器，迫使主泵斜盘摆角变小，泵输出最小流量，降低怠速负荷，防止发动机憋车。

推动操纵手柄（执行动作）

先导油压推动阀芯移动，关闭部分中心旁路；旁路回油流量减少，节流孔产生的负流量信号压力下降。

主泵收到信号，斜盘增大角度，提升输出流量，供给油缸与马达。

复合动作（同时抬大臂 + 收斗杆）

原理图具备合流功能。双泵油路通过合流阀同时向动臂、斗杆供油，实现快速动作，提升作业效率。

简单总结：负流量压力越高，泵流量越小；负流量压力越低，泵输出流量越大。

三、对照液压原理图，快速识别典型液压故障

看懂原理图，可以精准锁定故障油路，避免盲目拆装：

挖掘机整机动作缓慢、无力

排查方向：主泵调节器故障、负流量信号油路堵塞、主控阀中心旁路节流孔磨损、主溢流阀调压过低。

挖掘机空载动作正常，重载憋车

排查方向：查看原理图功率控制油路，主泵功率调节机构异常、负流量信号异常，导致泵输出流量过大，超出发动机负载能力。

单一路动作慢，其他动作正常（例如仅铲斗无力）

对照原理图：故障局限在对应单片多路阀、过载溢流阀、执行油缸内泄，主泵整体无故障。

液压系统压力不稳定、压力表抖动

排查吸油回路漏气、溢流阀卡滞、系统进气，可沿着原理图吸油管路、压力控制油路逐一检查。

四、新手看懂挖掘机液压原理图实用技巧

先找到主泵、油箱两条主线，区分压力油路、回油油路、先导控制油路（不同线型一般做区分）；

识别符号：单向阀、溢流阀、节流孔、梭阀、换向阀标准液压符号；

区分主压力油路（高压）与先导油路（低压 3～4MPa），两条油路互不互通；

重点标记负流量反馈管线，这是负流量挖机最容易出现故障的控制油路。

五、日常维护建议

保持液压油清洁，杂质极易造成多路阀节流孔堵塞，打乱负流量信号；

定期检查吸油管路密封性，防止系统吸入空气引发压力波动；

检修液压部件时，对照原理图确认管路拆装位置，防止接错油管。

挖掘机液压原理图是维修工作的核心图纸。大部分液压故障，顺着油路线路即可定位故障元件。如果需要精准故障诊断，可以使用【机荟多】液压小程序，打开液压智能诊断功能，输入故障现象，结合液压原理获取检修方案，搭配液压计算工具校核系统压力、流量参数。

挖掘机相关问题解答：

Q1：挖掘机负流量压力标准数值是多少？

A：手柄中位负流量压力一般 2.2～3.2MPa；动作时压力下降至 0.3～0.8MPa，数值偏离说明信号油路存在堵塞或者调节器故障。

Q2：怎么区分故障在主泵还是多路阀？

A：对照液压原理图，监测负流量反馈压力。手柄中位压力异常，优先检查多路阀节流孔；压力信号正常、流量依旧不足，故障为主泵调节器或者泵内部磨损。

Q3：正流量、负流量挖掘机液压原理图能通用吗？

A：不能通用，控制信号采集油路完全不同；小松、日立多款机型为负流量；部分新款机型采用正流量系统，油路结构存在明显区别。
