液压阀是液压控制系统的核心控制元件，承担着压力调节、流量控制、方向切换等关键作用。液压阀选型是否合理，直接关系整套液压系统的稳定性、响应速度、使用寿命以及设备运行安全。很多设计人员在选型时只关注通径，忽略工况匹配，后期容易出现压力不稳、阀件卡滞、泄漏、噪音大等故障。本文梳理液压阀选型核心指标，讲清液压阀完整选用逻辑，帮助快速完成阀件匹配。

一、液压阀选型核心看哪些指标

1. 公称压力与工作压力

公称压力代表液压阀能够长期安全工作的基准压力，选型核心原则：系统实际最大工作压力≤液压阀公称压力。

不要按照系统额定压力直接选阀，需要考虑瞬时冲击压力；冲击压力过高，容易造成阀芯变形、密封损坏。

高压工况优先选用高压系列液压阀；低压系统不必盲目选用高压阀，会增加采购成本。

注意：溢流阀、减压阀这类压力控制阀，调节范围必须覆盖系统需要用到的全部压力区间。

2. 公称流量与实际通过流量

公称流量是阀在标准压降条件下的推荐流量。

实际通过流量不宜超过阀的公称流量，流量过大，会产生压降升高、发热严重、噪音大等现象；

流量过小，部分阀会出现控制不稳定，例如流量阀调速抖动；

换向阀需要关注：回油流量，部分工况回油流量会大于进油流量，只看进油流量容易选型失误。

3. 通径规格、安装连接形式

通径决定阀的油液流通能力，常和流量指标配合参考。

常见连接方式：板式安装、螺纹管式安装、插装式、叠加阀。

板式阀：便于集成安装、维护更换，多用于液压站成套系统；

管式阀：结构简单，适合简易设备、改造项目；

叠加阀：节省安装空间，集成化液压系统常用；

插装阀：大流量高压工况，重型、冶金设备使用居多。

选型时，阀的安装形式要和液压油路块、管路接口保持一致，避免后期无法装配。

4. 电压与控制方式（针对电磁类液压阀）

电磁换向阀、电磁溢流阀需要确认控制方式。

1. 电磁铁电压：交流 AC220V、直流 DC24V 是工业最常用两种；注意现场供电条件，直流电磁铁冲击小，寿命更长；交流电磁铁响应快，容易烧线圈。

2. 控制类型：电磁铁驱动、液控、电液控制、手动。

小流量系统选用电磁换向阀；

大流量系统，直接电磁铁推力不足，要选用电液换向阀。

5. 介质与温度条件

液压油介质：普通矿物液压油、抗磨液压油，特殊工况有水乙二醇、磷酸酯难燃液，部分阀件不兼容特殊介质，需要核对样本。

工作温度：环境温度、油液温度。温度过低油液粘度大，阀动作迟缓；温度过高，密封件老化加速，内泄漏变大。

油液清洁度：液压阀对油液污染敏感，伺服阀、比例阀对油液清洁度要求远高于普通换向阀，选型同时要同步考虑过滤方案。

6. 性能参数：内泄漏、响应时间、调节精度

内泄漏：所有液压阀都会存在内部泄漏。保压要求高的回路，不能只依靠换向阀保压，需要搭配液控单向阀；普通工况可接受常规泄漏。

响应时间：高速设备，需要关注换向、调压响应时间，影响设备动作节拍。

调节精度：比例阀、伺服阀要重点看重复精度、调节分辨率；普通开关阀无需关注此项。

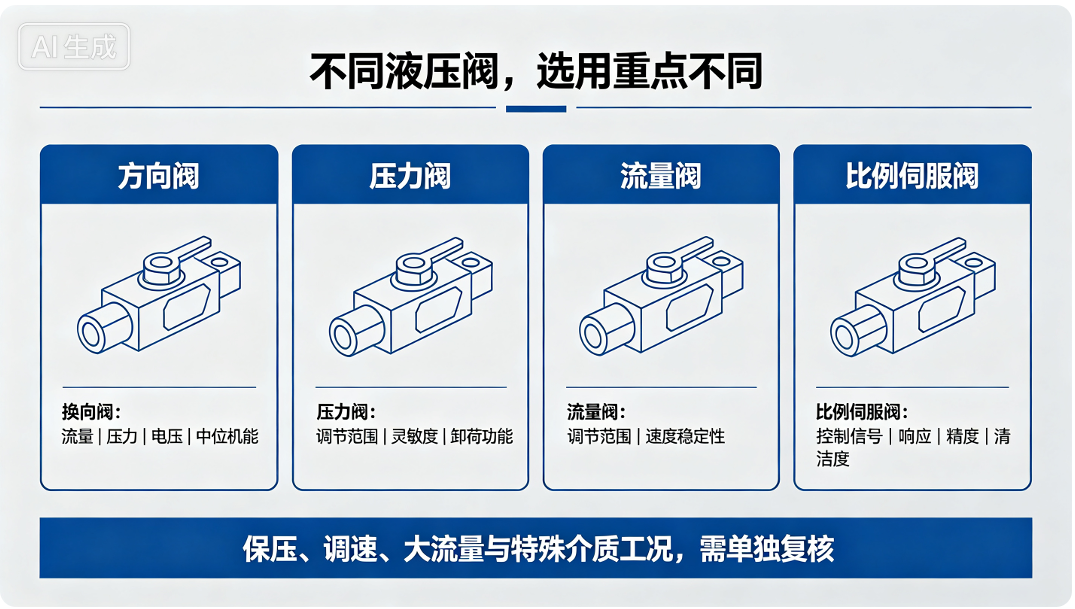

二、不同类型液压阀，选用侧重点不一样

方向阀（换向阀）：重点：流量、压力、电磁铁电压、中位机能。

中位机能非常关键！不同中位 P/T/A/B 通断关系，直接影响系统卸荷、保压、油缸浮动，很多故障根源就是中位机能选错。

压力阀（溢流阀、减压阀、顺序阀）：重点：压力调节范围，调压灵敏度，卸荷功能。

减压阀注意是出口稳压；溢流阀主要用于系统定压、过载保护，二者不可混用。

流量阀（节流阀、调速阀）：重点流量调节范围，速度稳定性。负载变化大的回路，优先选调速阀，不建议单纯用节流阀。

比例 / 伺服阀：重点：控制信号（0‑10V /4‑20mA）、响应、精度、油液清洁度要求，成本更高，按需选用，普通设备不必过度配置。

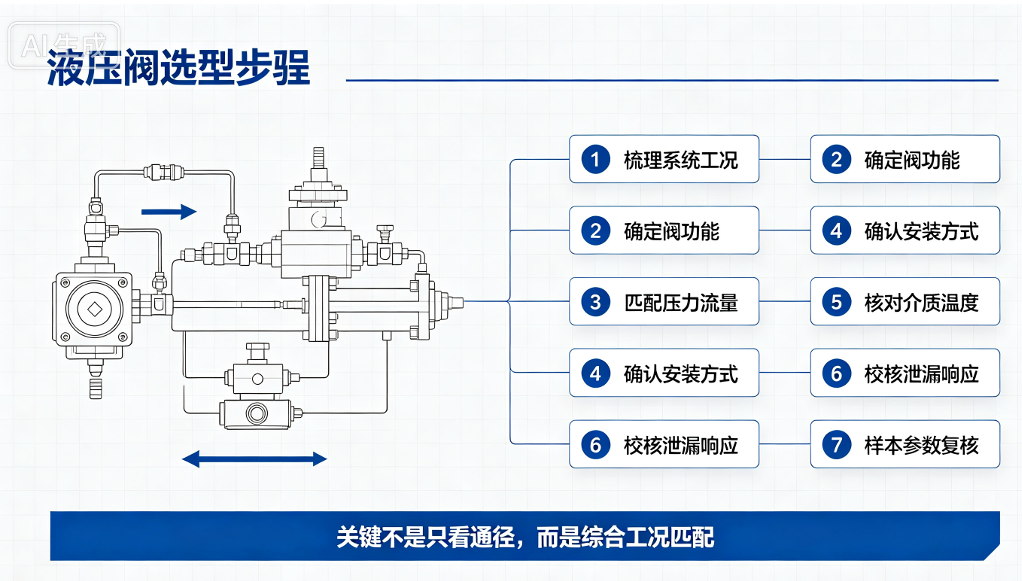

三、液压阀完整选用逻辑步骤（实操流程）

1. 梳理系统工况：确定系统最大工作压力、各支路实际流量；

2. 确定阀功能：明确回路需要实现换向、调压、调速、保压还是卸荷，选定阀大类；

3. 匹配核心参数：压力、流量，校核回油流量；

4. 确认结构：安装方式、通径；电磁阀确认线圈电压；

5. 核对特殊条件：介质、油温、油液清洁度；

6. 校核特殊性能：中位机能、泄漏、响应、调节精度；

7. 对照厂家样本复核全部参数，有特殊工况优先咨询厂家技术支持。

四、选型常见踩坑提醒

1. 只看通径，忽略实际流量，造成阀过热噪音；

2. 压力选的刚好等于峰值冲击压力，缺少安全余量；

3. 电磁换向阀用于大流量回路，推力不足动作不到位；

4. 保压回路依靠换向阀中位保压，出现油缸缓慢下沉；

5. 比例阀使用普通液压油过滤方案，阀芯容易卡滞损坏。

液压阀选型不是简单对照通径选型号，而是结合整套液压回路的工况、动作需求、介质环境综合判断。合适的液压阀，能够减少后期故障，降低维护成本，提升整套设备的运行可靠性。如果有液压系统设计、阀件配套选型需求，可以联系我们获取技术支持。
