液压阀是液压控制系统的核心控制元件，承担压力调节、流量控制、方向切换等关键作用。液压阀选型是否合理，直接决定整套液压系统的稳定性、响应速度、使用寿命与设备运行安全。

很多设计人员选型时只参考通径，忽略实际工况匹配，设备投用后频繁出现压力不稳、阀芯卡滞、内泄漏大、噪音超标等故障。本文梳理液压阀选型核心指标，讲解完整选用逻辑，帮助工程人员快速完成阀件匹配，减少后期故障与维护成本。

一、液压阀选型核心看哪些指标

1. 公称压力与工作压力

公称压力是液压阀长期安全工作的基准压力。选型基本原则：系统实际最大工作压力 ≤液压阀公称压力。

选型不能只对照系统额定压力，必须充分考虑瞬时冲击压力；冲击压力过高，会造成阀芯变形、密封件损坏。
高压工况选用高压系列阀；低压系统无需盲目选用高压阀，避免不必要的成本增加。

重点：溢流阀、减压阀等压力控制阀，调压范围必须完整覆盖系统全部工作压力区间。

2. 公称流量与实际通过流量

公称流量为阀在标准压降条件下的推荐工作流量。

• 实际通过流量不宜超过公称流量，流量偏大，压降升高、发热严重、噪音加剧；
• 流量过小，部分阀控制性能变差，流量阀容易出现调速抖动。

换向阀需要重点关注回油流量，很多工况回油流量大于进油流量，仅按进油流量选型会造成选型失误。

3. 通径规格、安装连接形式

通径代表油液流通能力，需要结合流量指标一起评估，不可单独依靠通径选型。
主流连接方式：板式安装、螺纹管式安装、叠加阀、插装阀

1. 板式阀：便于集成、拆装维护方便，多用于标准液压站成套系统；
2. 管式阀：结构简单，适合简易设备、设备改造项目；
3. 叠加阀：节省安装空间，广泛用于集成化液压系统；
4. 插装阀：适配大流量高压工况，多用于重型、冶金装备。

选型时阀的安装形式必须和油路块、管路接口保持一致，避免装配不兼容。

4. 电压与控制方式（电磁类液压阀）

电磁换向阀、电磁溢流阀需要确认驱动条件：

1. 电磁铁线圈电压：工业常用 AC220V、DC24V；DC24V 冲击小、寿命长；AC220V 响应快，线圈烧毁风险更高，需要匹配现场供电条件。
2. 控制类型：电磁铁驱动、液控、电液控制、手动。
   小流量回路选用电磁换向阀；大流量回路电磁铁推力不足，应选用电液换向阀。

5. 介质与温度条件

液压介质：常规为普通抗磨矿物液压油；特殊工况如水乙二醇、磷酸酯难燃液，要核对阀样本确认介质兼容性，不是所有阀都支持特殊介质。

工作温度：环境温度、油液温度。低温油液粘度上升，阀动作迟缓；高温会加速密封老化，增大内泄漏。

油液清洁度：液压阀对油液污染敏感。比例阀、伺服阀对油液清洁度要求远高于普通换向阀，选型同时要同步规划过滤方案。

6. 性能参数：内泄漏、响应时间、调节精度

• 内泄漏：所有液压阀均存在内部泄漏。保压回路不能依靠换向阀中位保压，需要搭配液控单向阀；普通工况可接受常规内泄。
• 响应时间：高速自动化设备，要关注换向、调压响应时间，直接影响设备工作节拍。
• 调节精度：比例阀、伺服阀重点看重复精度、分辨率；普通开关换向阀无需关注该项。

二、不同类型液压阀，选用侧重点不一样

1. 方向阀（换向阀）
   重点参数：流量、压力、电磁铁电压、中位机能。

中位机能非常关键！P/T/A/B 油口通断逻辑，直接决定系统卸荷、保压、油缸浮动，大量现场故障根源来自中位机能选错。

1. 压力阀（溢流阀、减压阀、顺序阀）
   重点：压力调节范围、调压灵敏度、卸荷功能。
   减压阀实现出口稳压；溢流阀用于系统定压、过载保护，二者不可互相替换。
2. 流量阀（节流阀、调速阀）
   重点：流量调节范围、速度稳定性。负载变化波动大的回路，优先选用调速阀，不建议直接使用节流阀。
3. 比例 / 伺服阀
   重点：控制信号（0‑10V /4‑20mA）、响应速度、控制精度、油液清洁度。成本较高，按需选用，普通设备不必过度配置高端阀件。

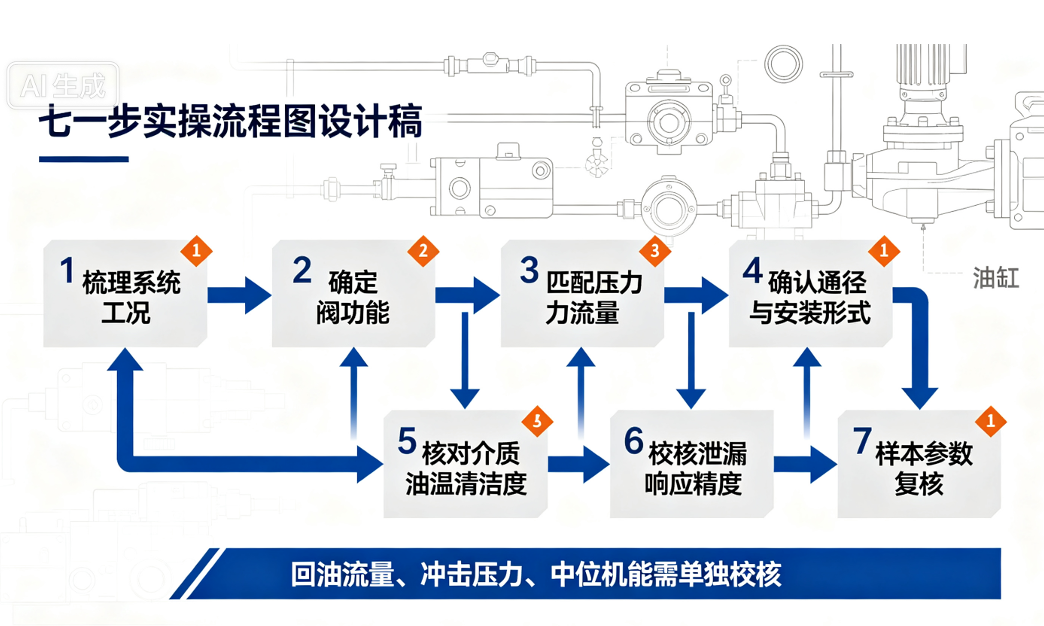

三、液压阀完整选用逻辑步骤（实操流程）

1. 梳理系统工况，确定系统最大工作压力、各支路实际流量；
2. 明确阀功能需求：换向、调压、调速、保压、卸荷，确定阀大类；
3. 匹配压力、流量参数，校核回油流量；
4. 确认通径、安装形式；电磁阀确认线圈电压；
5. 核对介质、油温、油液清洁度等特殊工况条件；
6. 校核特殊性能：中位机能、内泄漏、响应时间、调节精度；
7. 对照厂家样本复核全部参数；恶劣、非标工况优先咨询技术支持。

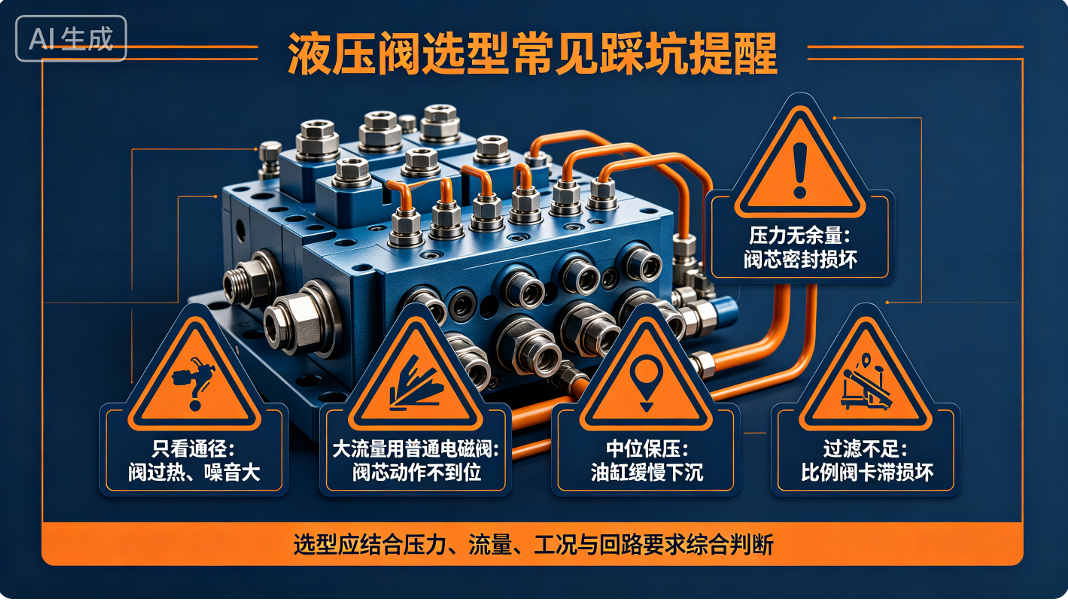

四、液压阀选型常见踩坑提醒

1. 只看通径选型，忽略实际流量，阀件过热、噪音大；
2. 压力选型刚好等于峰值冲击压力，无安全余量；
3. 大流量回路直接选用普通电磁换向阀，电磁铁推力不足，阀芯动作不到位；
4. 保压回路仅依靠换向阀中位保压，油缸缓慢下沉；
5. 比例阀沿用普通过滤方案，油液清洁度不足，阀芯频繁卡滞损坏。

液压阀选型不是简单对照通径挑选型号，而是结合整套液压回路工况、设备动作需求、介质环境做综合判断。合理选型，能够减少后期故障，降低维护成本，提升整套设备运行可靠性。
