液压设备出现建压失败、压力上不去、无压力、压力达不到设定值，是现场最高发故障。设备无法动作、出力不足，直接造成产线停机损失。很多维修人员习惯直接更换泵、阀配件，盲目换件既增加成本，还延长停机时间。

本文整理一套现场可直接落地的标准化排查流程，坚持先外后内、先简单后复杂的检修原则。遇到疑难故障，还可以借助机荟多小程序智能诊断模块辅助分析，维修人员建议收藏备查。

⚠️安全前置提醒：排查前务必停机泄压、切断动力源，确认系统无残余压力后再拆机检测，严防高压油喷射伤人。

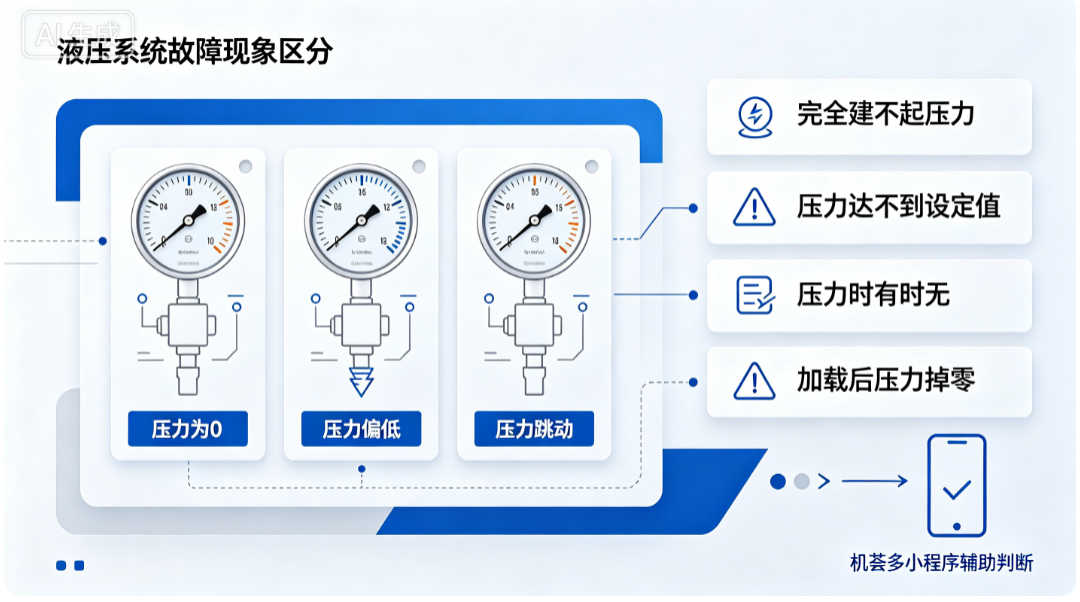

一、故障现象区分（先定位现象，少走弯路）

动手拆解之前，先确认故障类型，不同现象对应不同故障根源：

完全建不起压力：压力表归零，执行元件完全不动

压力可以建立，但压力偏低，达不到设备设定压力，动作无力

压力时有时无，压力波动大，设备间歇无力

空载有压力，负载一加载压力直接掉零

💡工具提示：拿不准故障类型，可打开机荟多小程序→智能诊断，勾选对应故障现象，小程序自动输出参考排查方向，现场不用翻厚重手册。

二、标准化分步排查流程（优先做无需拆件项目）

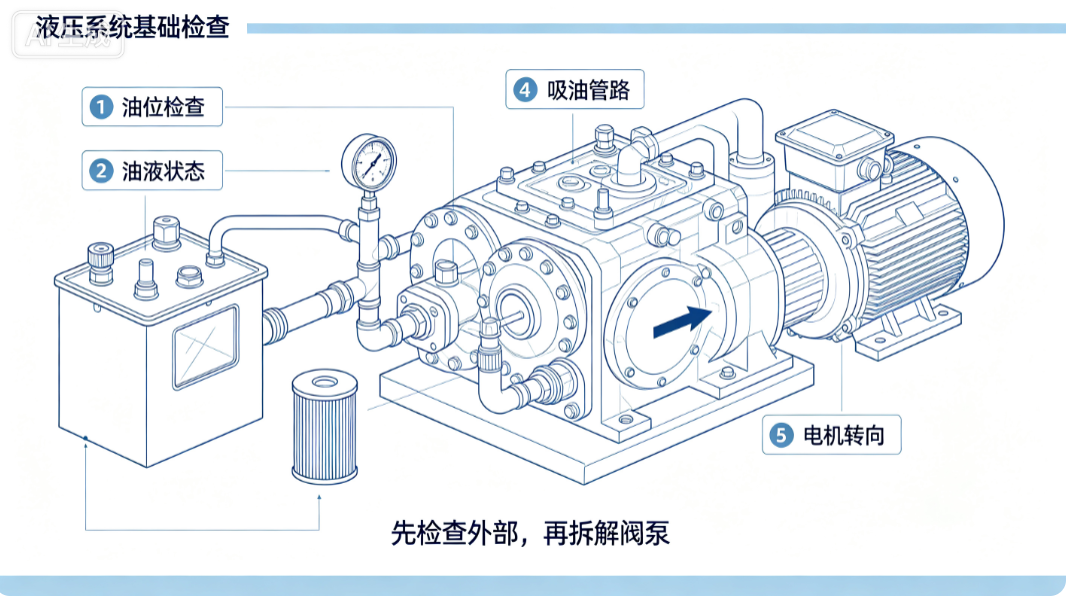

第 1 步：外部基础检查（不用拆阀泵，优先排查）

油位检查：油箱液压油液位是否低于下限。油位不足会造成油泵吸空，直接无法建压，油位不足补充同牌号液压油。

油液状态：油液是否乳化发白、含有大量气泡。油液混入空气，系统压力建立困难，一般伴随泵体啸叫噪音。

吸油管路检查：吸油滤芯堵塞、吸油管接头松动漏气、吸油软管开裂。管路进气是泵吸空、建压失效高频诱因。

电机转向与转速确认：确认电机转向和泵标识方向一致，电机缺相、转速不足，泵输出流量压力不足。

画面：油箱油位视窗、吸油滤芯、电机转向标识；简约工业线稿

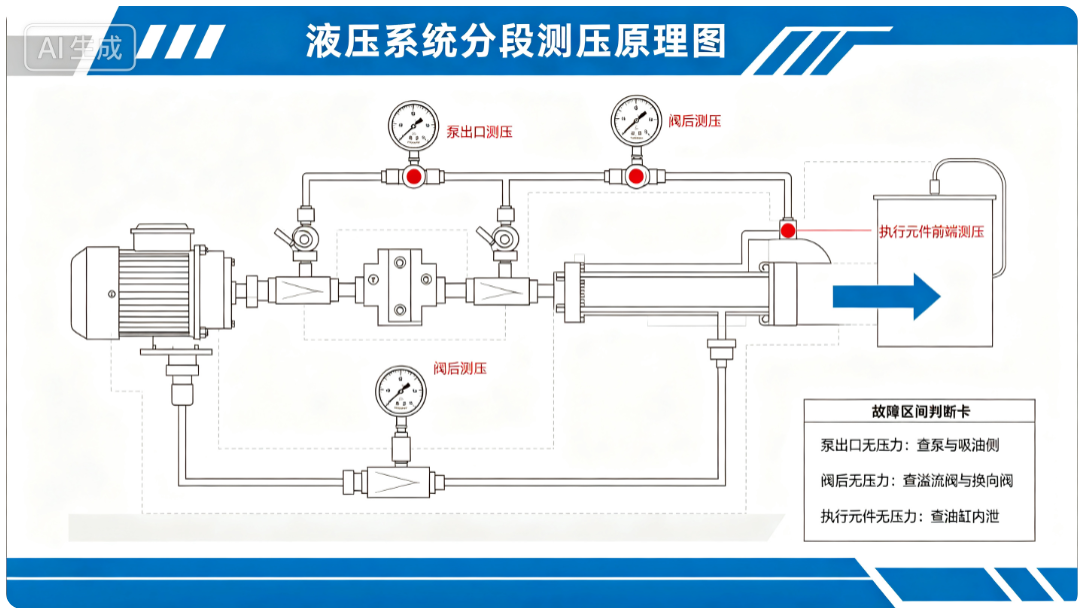

第 2 步：压力检测，隔离故障区间（接压力表分段测试）

在泵出口、溢流阀出口、执行元件前端分别接入压力表，分段锁定故障位置：

泵出口无压力：故障大概率在油泵、吸油侧、电机；

泵出口有压力，阀后无压力：故障集中在溢流阀、换向阀、阀块；

阀组出口有压力，油缸 / 马达无压力：故障指向执行元件内泄。

✨小程序辅助：需要核算泵理论压力、流量参数，打开机荟多小程序→液压计算，输入泵排量、转速，快速算出理论输出流量压力，对比现场实测值，快速判断泵是否磨损内泄，省去手动套公式计算。

第 3 步：阀件排查（溢流阀为压力故障首要怀疑对象）

溢流阀故障：溢流阀芯卡滞、弹簧断裂、阻尼孔堵塞，会造成系统压力卸荷，建不起压力。清洗溢流阀，检查弹簧，必要更换配件。

换向阀卡滞：阀芯卡死在中位卸荷位置，系统油液直接回油箱，无法建立压力。

单向阀失效：单向阀密封不严，高压油直接回流，压力保不住。

重点：溢流阀故障占建压失败故障的 40% 以上，优先清洗检测，不要直接更换。

第 4 步：液压泵本体排查

完成前面检查仍然无法建压，再检查液压泵：

泵壳体异常发烫、噪音大，大概率内部配流盘、柱塞、齿轮磨损，容积效率大幅下降，内泄严重，无法建立压力。

检测泵的输出流量，对比理论流量，偏差过大，判定泵磨损，检修或更换油泵。

第 5 步：执行元件内泄排查（油缸、液压马达）

泵、阀全部正常，压力一上负载就掉压，重点排查执行元件：

油缸活塞密封损坏，大量高压油从无杆腔窜到有杆腔，发生严重内泄；保压测试，观察压力掉压速率，判断内泄程度。

第 6 步：系统其他隐性问题

管路、阀块内部流道冲蚀击穿，高压油直接回油；

蓄能器气囊破损，无法保压；

油温过高，油液黏度下降，整机泄漏放大，压力上不去。

三、维修完成后验证步骤

全部装配完成后，先空载试运行，逐步调高系统压力；

做负载测试，观察压力表，确认压力可以达到设备设定值；

连续运行 10‑20 分钟，观察压力稳定性、油温、噪音，确认故障彻底消除。

📌疑难故障处理：遇到复杂、反复出现的建压失败故障，现场维修人员可以直接打开机荟多小程序。

🩺智能诊断：输入故障现象，系统输出多维度故障原因清单和检修建议，辅助现场快速排障；

🧮液压计算：泵、油缸、蓄能器参数一键验算，对比实测数据，判断元件是否失效；

📐智能设计：查看同类成熟回路参考，辅助后期改造优化回路，规避同类故障再次发生。

四、总结

液压系统建压失败，80% 故障出在吸油进气、油液问题、溢流阀卡滞，并非油泵损坏。切忌上来直接换泵换阀，按照本文流程由外向内分段排查，能大幅降低维修成本，缩短停机时间。
