机荟多公司直播培训 | 主讲人：张工（液压系统设计专家）
本次培训聚焦履带机械液压行走驱动系统，全面拆解履带工程机械核心行走液压技术，从结构原理、核心部件、控制系统到控制策略、主流系统类型逐一深度讲解，适配工程技术人员学习、实操复盘与技能提升。

在挖掘机、旋挖钻机、锚固钻机、履带式工程机械乃至坦克等特种设备中，液压行走驱动系统是核心行走底盘的核心动力装置。凭借功率密度大、传动柔性强、控制精准、工况适应性广的优势，液压行走驱动早已成为工程履带设备的主流技术。即便如今电动技术逐步兴起，但在野外恶劣工况、重载爬坡、复杂地形作业场景中，液压驱动依然占据不可替代的地位。

本次培训课程将从系统总体构成与工作原理、核心部件拆解、液压控制系统详解、行走转向控制策略、主流液压系统分类五大维度，全方位科普履带机械液压行走驱动系统的核心知识。

一、系统总体构成与工作原理：完整的能量转换传输链

履带行走底盘是工程机械的核心移动载体，主要承担整机重量承载、作业位移行驶、复杂工况通行的核心作用，可适配泥泞、崎岖、陡坡等恶劣施工环境，保障设备行驶稳定性与通过性。目前市面上主流履带钻机、工程设备多采用油电两用动力模式，适配不同施工场景。

无外接电源的野外场景，设备以柴油发动机为核心动力源，依靠燃油燃烧产生旋转机械能；工地供电便捷时，可切换电机驱动液压泵作业，灵活适配施工条件。

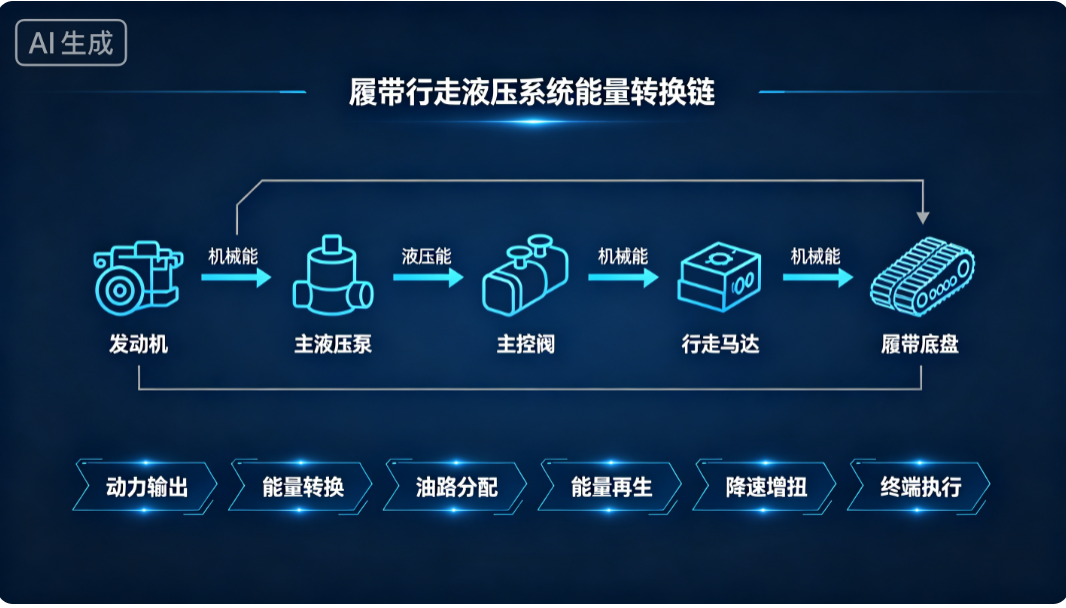

整个液压行走系统的核心逻辑是机械能—液压能—机械能的能量转换闭环，完整动力传输路径分为六大环节：

1. 动力输出：发动机/电机输出原始旋转机械能，为整机提供动力支撑；
2. 能量转换：主液压泵将机械能转化为高压液压能，是系统动力转换的核心装置；
3. 油路传输与分配：通过液压油路、主控阀调节油液流向、流量，将高压油精准输送至行走马达、工作装置等执行机构；
4. 能量再生：高端机型配备液压再生油路，回收多余液压能量，有效提升作业效率、降低能耗；
5. 降速增扭：带行星减速机构的行走马达，通过2-3级行星齿轮减速，降低马达转速、放大输出扭矩，满足重载行走驱动力需求；
6. 终端执行：行走马达驱动驱动轮旋转，通过与履带啮合，将旋转运动转化为履带直线循环运动，实现设备前进、后退、转向等行走动作。
7. 整套系统集成了机械、液压、电控三大技术，结构紧凑、承载力强、操控稳定，是土方工程、矿山施工、特种作业设备的核心基础。

二、核心部件深度解析：四大核心组件缺一不可

液压行走驱动系统的稳定运行，依赖四大核心部件协同工作，分别是履带行走总成、集成式行走马达、张紧缓冲装置、中心回转接头，同时配套安全制动机构，全方位保障设备可靠作业。

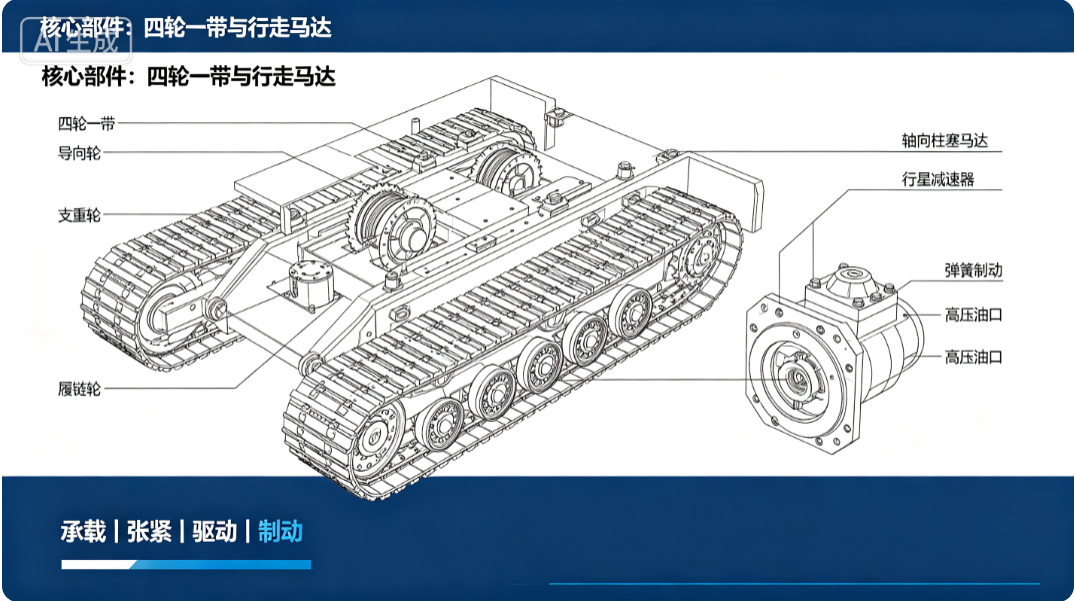

1. 履带行走总成：四轮一带核心结构

行业统称“四轮一带”，是设备承载和行走的基础，直接决定设备的通过性和稳定性，核心组成包括驱动轮、导向轮、支重轮、托链轮、履带，搭配张紧、缓冲结构协同工作。

• 驱动轮：布置在履带尾部，与行走马达直接相连，是底盘行走的动力终端。通过轮齿与履带齿啮合，拨动履带循环运转，带动整机行驶；
• 导向轮：位于履带最前端，核心作用是引导履带运行轨迹，同时联动张紧机构，调节履带整体张紧度，防止履带脱落、异常磨损；
• 支重轮：安装在底盘边梁下方，贴合履带内侧，均匀分摊整机重量，将设备载荷稳定传递至地面，保障行驶平稳；
• 托链轮：固定于边梁上方，托举上部履带，避免履带颠簸下垂、松动脱落，适配复杂路况行驶；
• 履带板：带防滑齿结构，直接与地面接触，增大接地面积与抓地力，提升重载、爬坡、泥泞路面的通行能力。

2. 集成式行走马达：动力转换核心

行走马达采用轴向柱塞马达+行星减速器一体化集成结构，是液压能转机械能的核心执行部件，兼顾动力输出、调速、制动多重功能。

其工作原理为：高压液压油推动柱塞往复运动，依托斜盘倾角产生切向力，驱动马达输出轴旋转；通过切换油液流向，即可实现马达正反转，对应设备前进、后退动作。同时支持高低速无级切换：低速大排量模式适配重载、爬坡、作业工况，扭矩大、动力足；高速小排量模式用于工地转场，行驶效率更高。

搭配多级行星减速机构，可实现最大100以上的超大传动比，常规速比可达40左右。以常用TM40行星马达为例，系统最高压力34.3MPa，高速排量95mL/r，低速排量180mL/r，减速比43.2，最大输出扭矩可达42470N·m，具备结构紧凑、抗冲击、承载力强的特点。

同时内置弹簧制动、液压释放式驻车机构：系统有高压油时，制动解锁，设备正常行走；发动机熄火、系统失压或故障时，弹簧自动锁止马达，杜绝坡道溜车、设备滑行，保障施工、停机、维修安全。此外，马达集成平衡阀、补油机构，可缓冲启停冲击，提升行走平顺性。

3. 履带张紧与缓冲装置

该装置由张紧油缸+外置螺旋弹簧套组合而成，一端固定在底盘边梁座孔，一端连接导向轮，是履带稳定运行的关键防护结构。

设备装配调试时，通过油缸黄油嘴注入高压黄油，推动油缸伸缩、顶推导向轮外移，以此张紧履带。行业标准履带下垂量控制在2-4cm，下垂量过大可补充黄油微调张紧度。外部弹簧可有效缓冲地面凹凸地形带来的冲击载荷，减少履带、轮体的磨损与损伤，延长行走机构使用寿命。

4. 中心回转接头：上下车油路枢纽

作为履带设备的专属核心部件，中心回转接头是上车旋转机构与下车行走机构的油路连通枢纽。由于挖掘机、钻机等设备上车可360°旋转，发动机、主泵布置于上车，行走马达、支腿等执行部件布置于下车，需依靠回转接头实现油路贯通。

其结构为“固定芯轴+旋转壳体”，芯轴表面开设环形油槽，搭配O型圈、骨架油封实现多路油路密封隔离，常规集成5-10路油路，高端设备可达十几路。整体可承受35-45MPa高压，即便上车持续旋转，也能保障油路畅通、无泄漏，不影响设备连续作业。

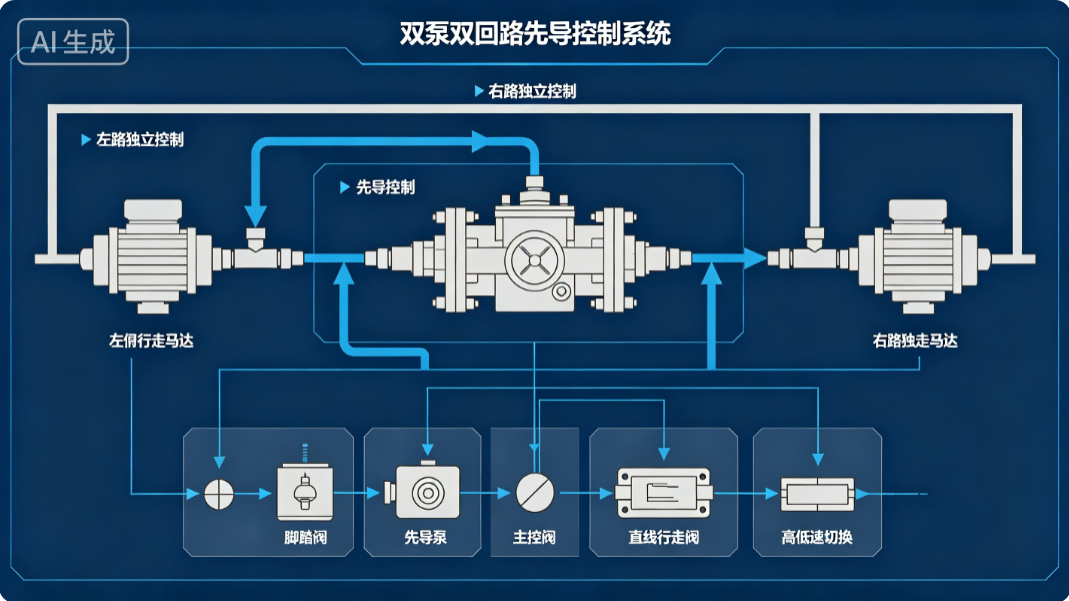

三、液压控制系统详解：双泵双回路先导控制体系

目前主流履带工程机械普遍采用双泵双回路液压系统，搭配先导控制逻辑，兼顾独立控制、复合动作、平稳调速三大核心优势。

1. 双泵双回路核心架构

系统采用串联式双柱塞主泵，共用吸油口、独立高压出油口，两路油路相互独立、分工明确：一路油路单独控制左侧行走马达，一路控制右侧行走马达，实现左右履带独立动力输出。

该架构优势显著：单侧履带陷入泥泞、受力异常时，另一侧可保持稳定动力输出，避免设备趴窝；同时支持行走+作业复合动作，设备行驶过程中可同步完成动臂升降、回转、铲斗作业，互不干扰，大幅提升土方施工、装车作业效率。

2. 先导控制工作逻辑

系统配备专用先导齿轮泵（常规8mL规格），输出低压控制油作为信号源，通过脚踏阀、操作手柄实现“小流量控制大流量”的精准操控。

脚踏阀、手柄本质为比例减压阀，操作人员操控手柄、踩踏脚踏板时，先导油压力随操作幅度线性变化，压力信号传递至主控阀两端，推动阀芯换向、调节开度，进而控制主油路流量、流向，实现设备启停、调速、换向。全程可实现静止到高速的无级平滑过渡，动作柔和、无冲击，操控精度极高。

四、行走与转向控制策略：灵活适配全工况场景

履带设备无传统车轮转向结构，全程依靠左右履带速度差、旋向差实现转向、移位，操控灵活，适配狭窄空间、复杂地形作业。

1. 直行与倒车控制

踩踏脚踏阀前端，主控阀正向导通，马达正转，设备直线前进；踩踏脚踏阀后端，油路换向，马达反转，设备倒车行驶。脚踏幅度决定阀芯开度与油路流量，直接控制行驶速度。

2. 差速转向与斜行控制

通过差异化踩踏左右脚踏阀，让两侧履带产生转速差，即可实现设备偏转转向、斜向移位。单侧履带高速、单侧低速，设备向低速侧偏转，适配工地微调对位、窄道行驶场景。

3. 原地转向控制

控制两侧履带反向等速运转，设备以机身中心为支点原地360°旋转，无需预留转弯半径，完美适配狭窄基坑、狭小工地作业，灵活性远超轮式设备。

4. 直线行走稳压控制

系统配备专属直线行走阀，是保障作业稳定性的关键。设备行驶过程中，若同步操作回转、动臂等动作，系统会自动触发直线行走阀换向，实现双泵油路合流，均匀分配流量至左右行走马达，确保两侧履带转速一致，杜绝行驶跑偏、偏移，保障直线行驶精度。

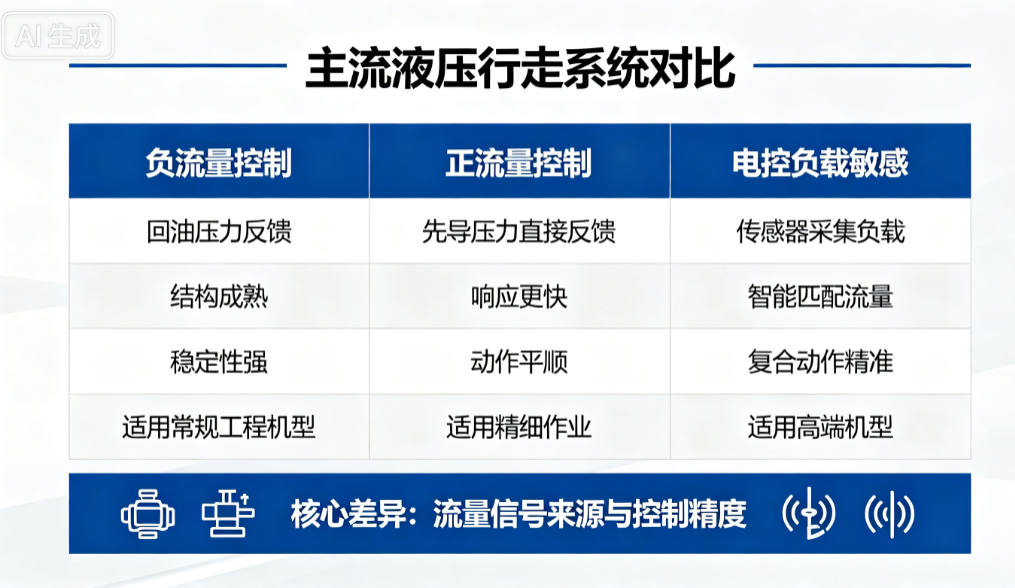

五、主流液压行走系统分类：负流量、正流量、电控系统对比

根据主泵流量控制方式的不同，工程机械液压行走系统主要分为三大类：负流量控制系统、正流量控制系统、电控负载敏感控制系统。三类系统控制逻辑不同、适配工况不同，也是工程技术人员日常调试、维修、选型必须掌握的核心知识点。

1. 负流量控制系统（市面主流、应用最广）

负流量控制是传统挖掘机、履带钻机最常用的液压控制方式，以川崎K3V系列双变量柱塞泵为典型代表，稳定性强、性价比高、维保成熟。

其核心原理为：利用多路阀中位回油节流产生的压力，反向控制主泵排量，形成“压力越大、泵排量越小；压力越小、泵排量越大”的反向控制逻辑，因此称为负流量控制。

当所有操作手柄处于中位、设备待机时，主泵输出油液经阀芯中位旁通油路、负流量节流孔回流油箱，节流位置产生较高反馈压力。该压力反馈至主泵伺服控制阀，推动泵体减小排量，让系统维持最小待机流量，有效降低待机能耗与系统发热。

当操作人员动作手柄、阀芯打开工作油路，中位回油流量减少、节流反馈压力降低，主泵自动增大排量，按需输出流量供给执行动作。整体响应稳定、抗干扰能力强，适合常规土方、矿山连续作业。

2. 正流量控制系统（响应更快、操控更柔和）

正流量控制系统摒弃了回油反馈逻辑，直接以先导手柄操作压力作为主泵控制信号，手柄开度越大、先导压力越高，主泵输出排量就越大，控制信号与流量输出同向匹配，因此称为正流量控制。

系统通过梭阀组实时采集各手柄最高先导压力，精准反馈至主泵控制端，实现“需要多少流量、输出多少流量”的按需供给。相比负流量控制，正流量控制响应速度更快、动作衔接更平顺，复合动作协调性更好，有效减少动作滞后、冲击抖动问题，适用于精细作业、高频操作工况。

3. 电控负载敏感系统（高端机型、智能化控制）

随着工程机械智能化升级，电控液压系统逐步普及。该系统取消纯液控反馈模式，依靠压力传感器实时采集各油路负载压力、操作信号，由电控单元（ECU）统一运算分析，精准控制主泵排量、阀芯开度与流量分配。

电控系统可实现全工况智能匹配：轻载自动降功率节能、重载自动增扭矩保动力，行走、回转、作业动作的流量分配更精准，直线行走稳定性、转向精准度、复合动作协调性大幅提升，是目前高端履带工程机械的主流升级方向。但相比传统液压控制，电控系统结构更复杂，对调试、维修的技术要求更高。

六、课程总结

综合本次张工课程讲解，履带机械液压行走驱动系统是一套集机械结构、液压传动、电控控制于一体的高度集成化系统。其核心本质是通过机械能—液压能—机械能的高效转换，依托四轮一带承载接地、行走马达降速增扭、中心回转接头通油、主控阀精准分配流量，配合成熟的正负流量、电控控制逻辑，最终实现设备稳定行走、精准转向、高效作业。

对于一线技术人员而言，掌握系统结构原理、控制策略与不同液压系统的优缺点，能够有效提升设备调试、故障排查、日常维保与设备选型的专业能力，保障工程机械在复杂恶劣工况下稳定、高效、安全运行。
