做液压站设计、设备改造、旧设备维修，经常需要做液压系统压力流量计算。不少现场工程师依靠经验选型，液压泵额定压力选得过大，系统油温升高、密封件频繁损坏；流量配置不足，油缸达不到预设动作速度，设备整体性能不达标。

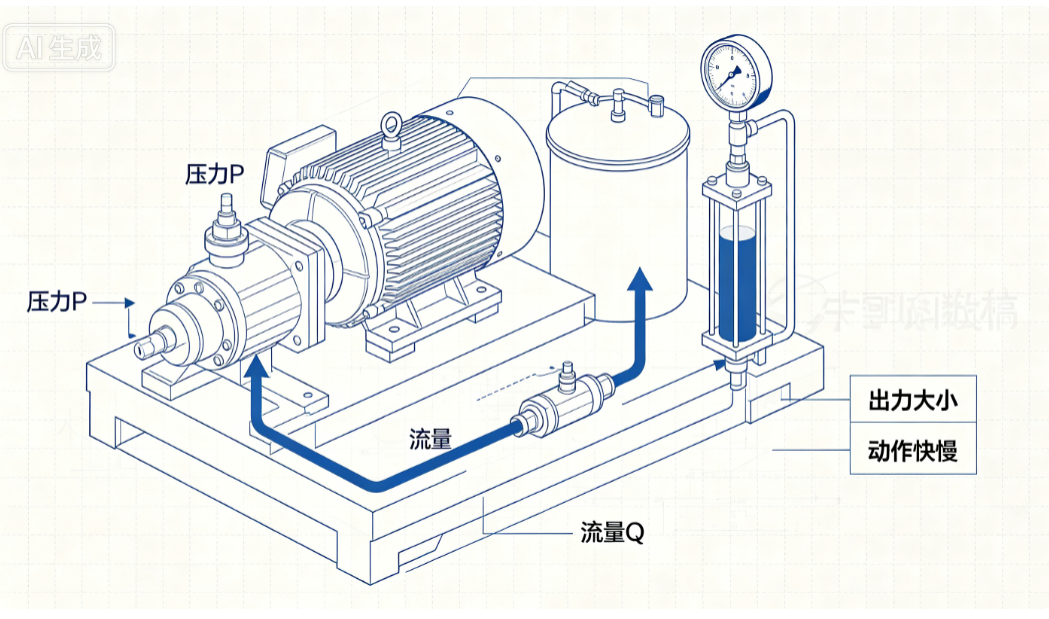

记住液压选型核心逻辑：压力看负载，流量看速度。压力决定油缸出力大小，流量决定油缸动作快慢；单纯调高系统压力，不会提升油缸运行速度，只会加剧系统损耗。本文整理工程现场可以直接套用的实操选型公式，省去复杂理论推导，适用于油缸、液压泵快速参数核算。

一、系统压力计算：压力由实际负载决定

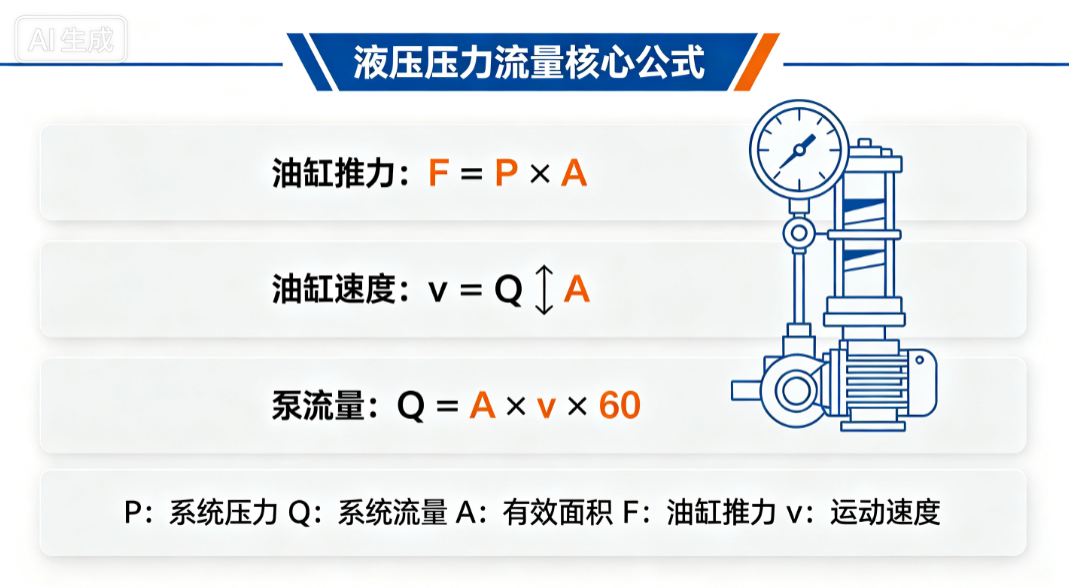

油缸推力基础公式：\(\boldsymbol{F=P×A}\)

• F：油缸输出推力 (N)；P：系统工作压力 (MPa)；A：油缸无杆腔有效面积 (mm²)

变形求工作压力：\(\boldsymbol{P=F÷A}\)

根据设备实际负载，计算油缸所需工作压力；液压泵额定压力需要预留1.2‑1.25 倍安全系数，不允许液压泵长期满压运行。同时需要计入管路、阀件压力损耗，一般叠加 0.5‑1.5MPa。

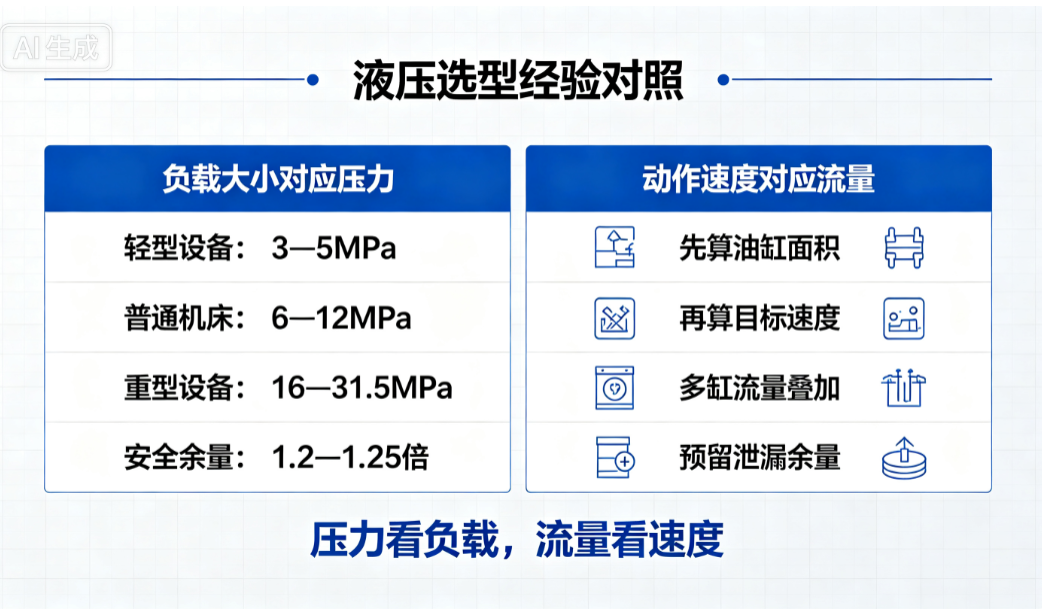

行业经验工作压力参考

• 轻型工装夹具设备：3‑5MPa
• 普通机床液压站：6‑12MPa
• 工程机械、重型液压设备：16‑31.5MPa

提示：实际工况下，系统工作压力由外负载决定，不是由液压泵额定压力直接决定。

二、系统流量计算：流量决定油缸动作速度

油缸运动速度公式：\(\boldsymbol{v=Q÷A}\)

• v：油缸运动速度；Q：供给油缸流量 (L/min)；A：油缸有效面积

推导液压泵所需流量：\(\boldsymbol{Q=A×v×60}\)

多油缸同步动作工况，总流量需要叠加所有同时执行元件的流量，再增加 1.1‑1.3 泄漏余量。压力再高，流量不足，油缸依旧动作缓慢。

三、液压泵参数校核选型

液压泵输出流量计算公式：

Q (L/min)= 排量 (ml/r) × 转速 (r/min) ÷1000

结合前面算出的系统需求流量，反向确定液压泵排量与电机转速。选型切忌一味选大，压力、流量余量过大，会带来能耗高、油温高、冲击噪音大等一系列问题。

四、液压选型常见误区

1. 选型追求 “选大不选小”，压力流量冗余过大，系统发热严重，缩短密封与阀件寿命。
2. 忽略油缸无杆腔、有杆腔面积差异，伸出、缩回推力、速度计算混淆。
3. 只计算油缸理论参数，忽略管路压力损失，现场实际出力达不到设计值。

五、选型总结

压力看负载，流量看速度；算完留余量，不要盲目大；分清杆无杆，损耗别忘记。

液压系统压力流量计算是液压站、油缸、液压泵选型的基础，手工计算容易出现单位换算错误。复杂工况下，可使用机荟多液压小程序，内置液压计算工具箱，自动完成推力、流量、泵参数核算，降低选型出错概率。
